Ⅰ. 요구사항 확인 - 현행시스템 분석.

1. 현행시스템파악

• 시스템이 어떤 하위시스템으로 구성되고, 기능 및 연계 정보가 무엇이며 어떤 기술을 사용하는지 파악하는 활동.
• 네트워크구성, 사용 하드웨어 및 소프트웨어.

2. 현행시스템 파악 절차

• 구성 / 기능 / 인터페이스 파악 -> 아키텍쳐 및 소프트웨어 구성파악 -> 하드웨어 및 네트워크 구성파악.

3. 소프트웨어 아키텍쳐.

• 소프트웨어 구성요소와 구성요소의 특성, 구성요소간 관계를 표현하는 시스템 구조나 구조체.

  구성요소

  • 아키텍쳐 명세서
  • 이해관계자
  • 관심사
  • 관점
  • 뷰
  • 근거

  ---

  분석산출물 종류

  • 정보시스템 구성 현황.
  • 정보시스템 기능 구성도.
  • 인터페이스 현황.
  • 현행시스템 아키텍쳐 구성도.
  • 소프트웨어 구성도.
  • 하드웨어 구성도.
  • 네트워크 구성도.

    Tip. 현 기 인 아 소 하 네

  ---

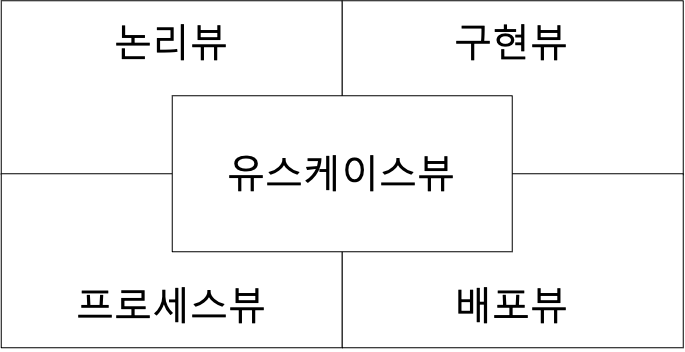

  소프트웨어 아키텍쳐 4+1뷰

  • 요구사항을 4개 관점으로 바라보는 소프트웨어적 접근방법.



    • 유스케이스뷰 : 아키텍쳐 도출 및 설계
    • 논리뷰 : 설계모델 추상화 / 시스템 기능적 요구사항 지원 / 클래스 다이어그램으로 표현.
    • 프로세스뷰 : 런타임시 시스템 Task, 스레드, 프로세스간 상호 관계를 표현 / 시스템 비기능적 요구사항을 고려.
    • 구현뷰 : 정적인 소프트웨어 모듈구성을 표현 / 컴포넌트, 다이어그램으로 표현.
    • 배포뷰 : 물리적인 연결관계를 배포다이어그램으로 표현 / 시스템의 비기능적 요구사항을 고려.

      Tip. 유 논 프 구 배
